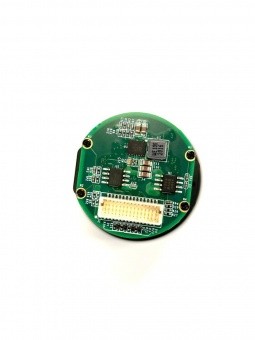

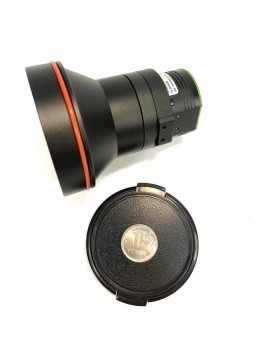

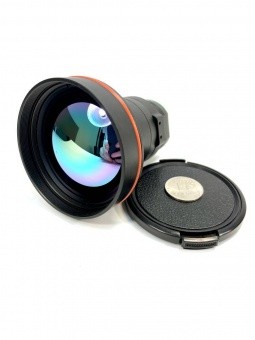

Описание Тепловизионного модуля IRAY Micro II 640 55мм
Тепловизионные модули IRAY серии Xcore Micro II специально разработаны для таких приложений, которые наиболее чувствительны к объему, весу и потребляемой мощности. Они могут использоваться для миниатюрных портативных устройств, усовершенствования очков ночного видения (ENVG), БПЛА и мультиспектральных систем. Тепловизоры могут быть использованы для промышленных измерений, измерений на электростанциях, могут использоваться в системах безопасности и наблюдения, в камерах машинного зрения и т.д.
Особенности:
- самостоятельно разработанная матрица на основе оксида ванадия
- Цифровое шумоподавление, цифровая детализация улучшений
- Высокая тепловая чувствительность: NETD≤50 мk (40 мk опционально)
- Различные дополнительные интерфейсы: R8232, RS422, UART (3,3 В)
- Поддержка различных видеовыходов: PAL, BT.656, LVDS
- Вес ≤30 г
В наличии на складе (Санкт-Петербург) тепловизионный модуль MicroII 640 с объективом 35мм
Технические характеристики:
Модуль MicroII384 MicroII640 Тип датчика неохлаждаемый инфракрасный датчик с матрицей в фокальной плоскости из оксида ванадия (Vox) Разрешение 384×288 640×512 Шаг пикселя 17 мкм 14 мкм Частота смены кадров 50Гц/30Гц(1) Спектр реагирования 8～14мкм Тепловая чувствительность ≤50мк@25℃, F#1.0（≤40мк, опционально） Термальный охладитель Нет Изображение Настройка яркости и контрастности Ручное/Авто0/Авто1 Полярность Раскаленный черный / раскаленный белый Палитра Поддержка (2) Прицел Отображение/отключение/перемещение (2) Цифровое увеличение 1.0~4.0× непрерывное увеличение （с шагом 0.1） (2) Обработка изображения
NUC (устранение неоднородности изображения)
Цифровая фильтрация/снижение уровня шума
Контрастирование
Поворот изображения Вправо-влево/вверх-вниз/по верхней левой диагонали Потребление энергии Напряжение сети 4～6 В постоянного тока (3)
Платы расширенияs поддерживают 5～24 В постоянного тока (3)Стандартное напряжение сети 4 В постоянного тока (3) Защита по электропитанию от высокого напряжения/от низкого напряжения/от переполюсовки напряжения Стандартное
потребление
энергии при 25оС
Без платы
расширения
＜1.0 Вт ＜1.3 Вт С платой
расширения
＜1.2 Вт ＜1.6 Вт Видеовыход Аналоговое видео 1 канал PAL (4) или 1 канал NTSC Цифровое видео BT.656
14 -ти битный или 10-ти битный
LVDS(6)
Последовательный асинхронный
интерфейс связиRS-422(7)
UART（3.3В）
Ключ 4 ключа Физические свойства Вес (без объектива и платы расширения) 31г±3г Размер (без объектива) 36мм × 19мм Взаимодействие с окружающей средой Температура хранения -45℃～+ 85℃ Влажность 5~95%, без конденсации Вибрация 6.06г, Произвольная вибрация, во всех осевых направлениях Ударная нагрузка 80г, 4 мс, конечный пик пилообразной волны, 3 осевых, 6 направлений Цена указана за Тепловизионный модуль Micro II 640 c объективом 25 мм
Цена зависит от выбранного разрешения и объектива
Примечание：
1. Частота датчика для аналогового интерфейса PAL составляет 50 Гц, а для аналогового интерфейса NTSC - 30 Гц.
2. Цифровое видео не имеет палитры и прицела (прицел не отображается, не отключается, не перемещается), не имеет цифрового зума и функции поворота изображения, кроме интерфейса BT.656.
3. Указанное напряжение представляют собой напряжение на разъеме модуля.
4. Стандарт частоты несущей и пропускной способности канала PAL - PAL-D.
5. Цифровое видео: 14-ти битный или 8-ми битный LVCMOS, поддерживается только в разъеме 70-ти контактного Hirose.
6. Цифровое видео LVDS поддерживается только на расширенном компоненте MRII00-V101F011C.
7. Последовательный асинхронный интерфейс связи RS-422 поддерживается расширенными компонентами MRII00-V101F011C.
Варианты объективов
Модуль Micro II 384/640 Разрешение 384x288 640х512 384х288 640х512 384х288 640х512 384х288 640х512 384×288 640×512 Фокус 13 мм F1.0 20 мм F1.1 25 мм F1.0 35 мм F1.0 50 мм F1.0 Тип фокуса Атермальный Атермальный Атермальный Атермальный Атермальный FOV (поле зрения) 28ох21о 38оx30 o 18ох14о 25ох20о 13ох11о 20ох16о 10.7ох8о 14.6ох11.6о 7.5°×5.6° 10.2°×8.2° IFOV (пространственное
разрешение)
1.3 мрад 1.07 мрад 0.85 мрад 0.70 мрад 0.68 мрад 0.56 мрад 0.48 мрад 0.40 мрад 0.34 мрад 0.28мрад -
Характеристики Тепловизионного модуля IRAY Micro II 640 55мм
Разрешение матрицы,пикс. 640х512 -
